Tutorial Simulasi fluidsim ( 3 double acting cyinder )

Tutorial Simulasi FluidSIM - 3 double acting cyinder

Artikel ini akan membahas tentang cara simulasi pneumatic pada software fluidsim, dan saya akan coba menuliskan simulasi otomatis dengan 3 double acting silinder.

Sebelumnya silahkan pahami dahulu alur kerjanya

1. Posisi saat mulai semua silinder tidak bergerak

2. Pada saat tuas valve 1 ( 5/n one way)  ditekan maka akan menggerakan silinder 1

3. Ketika silinder 1 bergerak sampai ujung akan menyentuh switch roll valve 2 (5/n one way)

4. Kemudian silinder 2 bergerak sampai ujung dan menyentuh switch roll valve 3 (5/n one way)

5. Silinder 3 bergerak sampai ujung dan menyentuh switch roll valve 1 (5/n one way)

6. Silinder 1 bergerak masuk kembali dan akan menyentuh switch roll valve 2 (5/n one way)

7. Silinder 2 bergerak masuk kembali dan menyentuh valve 3 (5/n one way)

8. Silinder 3 bergerak masuk kembali ke posisi awal

Poin – poin diatas adalah cara kerja simulasi yang akan kita coba, maka kita langsung saja pada software fluidsim,silahkan kawan – kawan masukan symbol yang ada dilibrary fluidsim ke area simulasi.

Gambar diatas adalah simbol yang dibutuhkan, jika kawan – kawan sudah memasukan simbol – simbol diatas silahkan rangkai atau koneksikan seperti gambar dibawah.

Jangan lupa untuk air flow one way gunakan 50% agar nanti pada saat silinder bergerak tidak terlalu cepat.

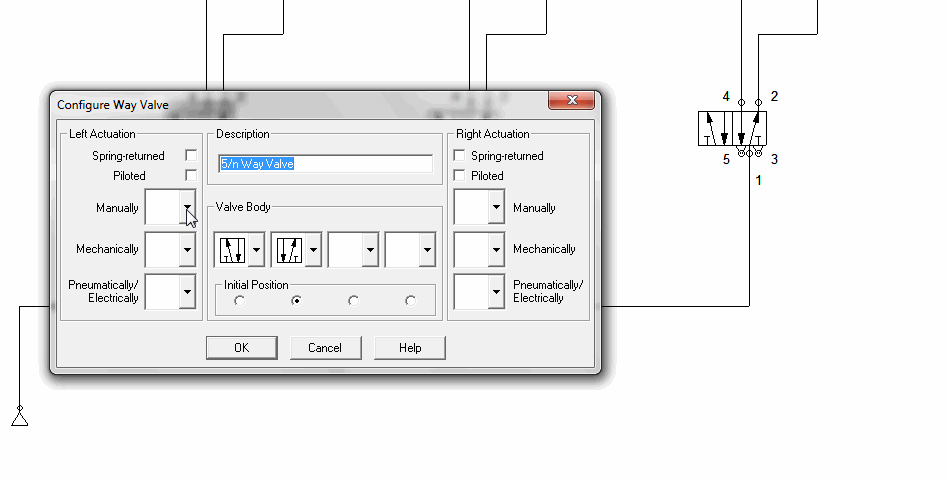

Kemudian silahkan berisimbol  terminator pada ke 3 valve (5/n one way) seperti gambar gif dibawah.

Jika sudah dipasang silahkan lanjutkan dengan pemberian tuas dan switch roll seperti gambar gif dibawah ini

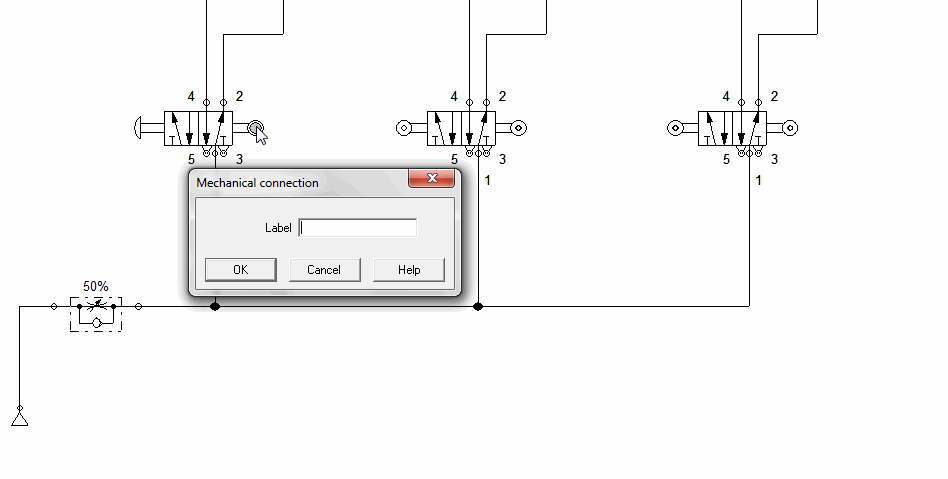

kemudian kita lanjut dengan pemberian label pada switch roll perhatikan gambar gif dibawah ini

Dan terakhir kita tinggal pemberian label pada couble acting silinder, perhatikan gambar gif dibawah ini.

Langkah terakhir kita tinggal simulasikan, tapi sebelumnya saya ingatkan terlebih dahulu untuk kawan – kawan mengkoreksi kembali, silahkan perhatikan gambar dibawah

Jika sudah dicek kembali silahkan kawan – kawan klik tombol simulasi yang ada pada bar atas atau bisa lihat gambar gif dibawah untuk contoh simulasinya.

Bagaimana sampai disini cukup mudah bukan. Jika hasil simulasi sama seperti gambar gif diatas berarti kawan – kawan sudah berhasil tetapi jika belum mungkin masih ada yang salah silahkan baca kembali keatas atau koreksi lagi dan samakan seperti gambar di atas.

Jika tidak ada yang dimengerti silahkan tinggalkan komentar, mungkin hanya ini yang bisa saya bagikan untuk saat ini tunggu kembali tutorial yang lainnya tentang fluidsim saya haraf semoga artikel ini bisa membantu kawan – kawan yang sedang belajar pneumatic khususnya simulasi pada fluidsim. Mohon maaf bila ada kesalahan dalan penulisan dan arti, terima kasih atas kunjungannya.
