Pemberian Dimensi Objek 3D di AutoCAD

Tutorial kali ini saya akan membahas tentang bagaimana pemberian dimensi pada objek 3d di autocad.

Langsung saja untuk menggunakannya kita perlu dahulu objek 3d dimensinya

Disini saya akan mencoba dengan objek kubus, cara membuat kubus di autocad kawan – kawan hanya tinggal mengetik perintah BOX dengan dimensi X 100, Y 100, Z 100. Tetapi sebelum membuat kubus sebaiknya kita merubah dahulu view nya.

Silahkan ketikan DDVPOINT (enter) maka akan muncul gambar seperti dibawah

1. Silahkan klik pada angka 315 atau isikan angka di X axis

2. Silahkan klik di angka 30 atau isikan angka di XY palne

3. Klik ok

Langkah selanjutnya silahkan buat kubus dengan perintah BOX

Perhatikan gambar gif dibawah

Command: BOX (enter)

Specify first corner or [Center]: klik di area gambar

Specify other corner or [Cube/Length]: @100,100,100 (enter)

Disini saya akan menjelaskan dahulu konsep kerja dimension pada autocad, dimension ini bekerja di autocad hanya pada axis X dan Y jika kawan – kan langsung mencoba dimension linear pada garis pannjang yang searah pada sumbu Z maka dimensi akan menjadi nol (0), maka dari itu sebelum menggunakan dimensi kita akan merubah dahulu UCS nya.

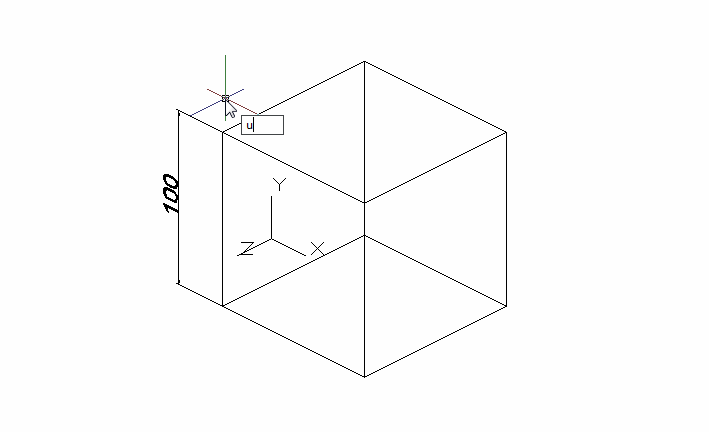

Silahkan perhatikan gambar gif dibawah

Untuk penggunaan DIMLIN saya tekan enter 2 kali setelah mengetik perintah maka kita hanya tinggal memilih garis yang ingin diberi dimensi.

Selanjutnya tinggal pemberian dimensi diatas kubus

Perhatikan gambar gif dibawah

Bagaimana cukup mudah bukan tekan enter untuk mengulang perintah dimlin jika sudah digunakan

Silahkan kawan – kawan buat gambar contoh diatas agar menjadi bisa dan lebih mengerti tentang cara menggunakannya. Jika merasa angka pada dimensi kekecilan atau kebesaran silahkan setting dengan mengetik DIMSTYLE (enter) >> Pilih MODIFY >>  TEXT >>  text size (isikan sesuai keinginan)

Mungkin hanya ini yang bisa saya bagikan untuk saat ini, mohon maaf bila ada kesalahan dalam penulisan dan arti terima kasih telah berkunjung semoga bermanfaat.
