Perintah / Command Sweep di AutoCAD

Posted by  on
Artikel ini akan membahas cara menggunakan perintah sweep di autocad.
Sweep adalah perintah untuk membuat objek 3 dimensi dengan menggunakan sebuah path
Kali ini akan saya bahas 3 penggunaan perintah sweep
Langsung saja,

Sweep

Pertama kita buat dalulu objek sebuah circle dengan diameter 40 dan garis polyline X100,Y80,X100
(yang dibuat untuk path adalah command POLYLINE bukan LINE)
Buatlah seperti gambar dibawah ini



Jika sudah dibuat maka selanjutnya kita gunakan perintah sweep


Command: SWEEP
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to sweep or [MOde]: klik circle / objek lingkaran
Select objects to sweep or [MOde]: enter
Select sweep path or [Alignment/Base point/Scale/Twist]: klik polyline / objek garis

Maka hasilnya akan seperti ini



Agar lebih jelas silahkan ganti dengan tampilan conceptual dengan menggunakan command Visual style

Command: VS
VSCURRENT
Enter an option
[2dwireframe/Wireframe/Hidden/Realistic/Conceptual/Shaded/shaded with
Edges/shades of Gray/SKetchy/X-ray/Other] <2dwireframe>: C



Bagaimana mudah bukan, mari kita lanjut kebagian ke dua

Sweep twist

Cara penggunaan perintah ini sama dengan yang diatas akan tetapi objek yang dihasilkan akan berbeda .
Pertama tama mari kita buat sebuah objek rectangle dengan ukuran 20 x 20 dan sebuah line dengan ukuran 100 seperti gambar dibawah ini.



Kemudian kita gunakan perintah sweep

Command: SWEEP
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to sweep or [MOde]: klik objek rectang / kotak
Select objects to sweep or [MOde]: enter
Select sweep path or [Alignment/Base point/Scale/Twist]: T
Enter twist angle or allow banking for a non-planar sweep path
[Bank/EXpression]<0.0000>: 135
Select sweep path or [Alignment/Base point/Scale/Twist]: klik garis line

Maka hasilnya



Gunakan perintah visual style dan orbit untuk merubah tampilan dan pandangan objek seperti gambar dibawah ini.



Andapun bisa membuat roda gigi cacing / roda gigi miring dengan perintah sweep twist



Mohon maaf untuk artikel kali ini saya tidak menjelaskan cara membuat roda gigi cacing seperti gambar diatas dan saya juga kurang begitu mahir dalam pembuatan roda gigi, jadi gambar diatas hanya contoh untuk pengaplikasian perintah sweep twist ini, mari kita lanjut.

Sweep scale

Kita buat objek lingkaran dengan diameter 40 dan garis POLYLINE X100,Y100 dan gunakan perintah fillet dengan radius 40 pada polyline seperti gambar dibawah ini



Kemudian kita gunakan perintah sweep

Command: SWEEP
Current wire frame density:  ISOLINES=4, Closed profiles creation mode = Solid
Select objects to sweep or [MOde]: klik objek lingkaran
Select objects to sweep or [MOde]: enter
Select sweep path or [Alignment/Base point/Scale/Twist]: S
Enter scale factor or [Reference/Expression]<1.0000>: 2
Select sweep path or [Alignment/Base point/Scale/Twist]: klik garis polyline
Maka hasilnya



Tampilan konseptual



Bagaimana cukup mudah bukan, silahkan ulangi kembali agar lebih paham, bila ada bagian yang tidak mengerti silahkan tinggalkan komentar, mungkin hanya ini yang bisa saya bagikan untuk saat ini, mohon maaf bila ada kesalahan dalam penulisan dan arti, terima kasih

Semoga bermanfaat.

Perintah / Command Polysolid di AutoCAD

Posted by  on
Pada artikel kali ini akan saya jelaskan salah satu perintah 3 dimensi dalam autocad yaitu POLYSOLID, perintah polysolid adalah perintah untuk membuat objek 3 dimensi seperti dinding / tembok.
Cara penggunaan perintah ini sebenarnya sangat mudah sama dengan penggunaan LINE pada umumnya,

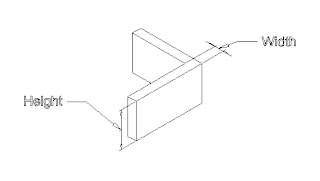

Sebelum kita menggambar kita harus perhatikan bagian gambar dibawah ini




Gambar diatas dan menunjukan posisi height dan width, jadi sebelum kita menggambar baiknya kita memberi ketinggian dan ketebalan pada polysolid yang akan dibuat.
sebelum kita membuat mari kita membuat polysolid mari kita samakan dahulu ukuran ketinggian dan ketebalan agar bentuk yang kita buat sama


Command: POLYSOLID
Height = 10.0000, Width = 2.0000, Justification = Center
Specify start point or [Object/Height/Width/Justify] <Object>: H
Specify height <10.0000>: 10
Height = 10.0000, Width = 2.0000, Justification = Center
Specify start point or [Object/Height/Width/Justify] <Object>: W
Specify width <2.0000>: 2
Height = 10.0000, Width = 2.0000, Justification = Center
Specify start point or [Object/Height/Width/Justify] <Object>: klik diarea gambar
Specify next point or [Arc/Undo]: @20<0
Specify next point or [Arc/Undo]: @20<270
Specify next point or [Arc/Close/Undo]: enter

hasilnya



Mari kita rubah tampilan dengan perintah view
Command: V
VIEW



Ikuti langkah – langkah pada gambar diatas, maka tampilan akan berubah seperti gambar dibawah



Kurang lebih seperti ini gambar polysolidm mari kita lanjut untuk membuat polysolid pada sebuah objek.
Pertama kita harus membuat dahulu circle,rectang, dan polygon semua dengan ukuran 20 seperti gambar dibawah ini



Jika sudah digambar maka kita lanjutkan dengan perintah polysolid.
Command: POLYSOLID
Height = 10.0000, Width = 2.0000, Justification = Center
Specify start point or [Object/Height/Width/Justify] <Object>: O
Select object: klik objek lingkaran

Ulangi perintah tersebut hinga semua objek berubah seperti gambar dibawah



Jika sudah semua silahkan rubah pandangan gambar dengan perintah view seperti diatas



Mudah bukan,silahkan ulangi kembali dan kembangkan sesuai keinginan agar lebih paham. Mungkin hanya ini yang bisa saya bagikan untuk saat ini.
Terima kasih atas kunjungannya,mohon maaf bila ada kesalahan dalam penulisan dan arti.

Semoga bermanfaat.
