Perintah Extrude Di AutoCAD
Pada
tutorial kali ini saya akan menjelaskan perintah extrude di autocad,perintah
extrude adalah perintah untuk membuat objek 3 dimensi solid dan surface dengan
merubah objek 2 dimensi.
Ok langsung
saja silahkan perhatikan
Pertama
kita harus menggambar dahulu objek 2 dimensi, disini saya akan menggunakan
gambar sebuah kotak menggunakan perintah rectangle dengan ukuran 20 x 20
Setelah
membuat objek 2 dimensi kemudian kita rubah UCS atau tampilan dengan
menggunakan perintah DDVPOINT

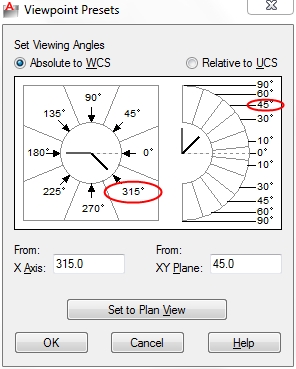

Perhatikan
gambar dibawah
Klik pada
angka 315 dan 45 yang dilingkari garis merah.
Jika sudah
lalu kita akan menggunakan perintah extrude
Command:
EXTRUDE
Current
wire frame density: ISOLINES=4, Closed
profiles creation mode = Solid
Select
objects to extrude or [MOde]: klik objek kotak
Select
objects to extrude or [MOde]: enter
Specify
height of extrusion or [Direction/Path/Taper angle/Expression]
<50.0000>:
20
Bagaimana
cukup mudah bukan.
OK itu
dengan cara yang pertama kemudian kita akan menggunakan perintah extrude dengan
mengguanakan Path,
Cara ini hampir sama dengan cara diatas hanya
saja disini kita tidak memasukan ukuran karena objek 3D dengan extrude path
ini akan membuat objek mengikuti path yang kita buat
Langkah
pertama
Buatlah
sebuah rectang dengan ukuran 20 x 20
Kemudian
rubah tampilan UCS dengan DDVPOINT seperti cara diatas
Lalu
membuat 3DPOLYLINE
Command:
3DPOLY
Specify
start point of polyline:klik ditengah kotak
Specify
endpoint of line or [Undo]: @0,0,40
Specify
endpoint of line or [Undo]: @40,0,0
Specify
endpoint of line or [Close/Undo]: @0,0,40
Specify
endpoint of line or [Close/Undo]: @40,0,0
Specify
endpoint of line or [Close/Undo]:enter
Hasilnya
akan seperti gambar dibawah ini
Jika sudah
membuat objek seperti ini langkah selanjutnya tinggal kita extrude
Harap
perhatikan langkah – langkah ini
Command:
EXTRUDE
Current
wire frame density: ISOLINES=4, Closed
profiles creation mode = Solid
Select objects
to extrude or [MOde]: klik objek kotak
Select
objects to extrude or [MOde]: enter
Specify
height of extrusion or [Direction/Path/Taper angle/Expression]
<20.0000>:
path
Select
extrusion path or [Taper angle]: klik path/ garis polyline
Maka
hasilnya
Untuk lebih
jelas kita bisa gunakan perintah visual current untuk merubah tampilan
Command: VS
VSCURRENT
Enter an
option
[2dwireframe/Wireframe/Hidden/Realistic/Conceptual/Shaded/shaded
with
Edges/shades
of Gray/SKetchy/X-ray/Other] <2dwireframe>: C
Bagaimana,
cukup mudah bukan …
Silahkan ulangi
kembali agar lebih paham. Mungkin hanya ini yang bisa saya bagikan mohon maaf
bila ada salah arti dan kata – kata terima kasih.
